Fonderie monocristalline et impression 3D

La fonderie monocristalline est depuis longtemps une technologie clé dans la fabrication des aubes de turbine, un composant essentiel des moteurs à réaction haute performance et des turbines à gaz. Ces aubes sont soumises à des conditions extrêmes, où les températures peuvent dépasser les 2 000 °C. Les matériaux polycristallins traditionnels ne pouvant pas résister à de telles sollicitations, le développement d’aubes monocristallines a permis d’atteindre une robustesse, une durabilité et une efficacité accrues. Aujourd’hui, l’intégration de l’impression 3D dans le procédé de fonderie monocristalline repousse les limites du possible, en permettant la fabrication de pièces encore plus performantes.

Qu’est-ce que la Fonderie Monocristalline ?

La fonderie monocristalline est un procédé hautement spécialisé, principalement utilisé dans les secteurs de l’aéronautique et de la production d’énergie, qui permet de produire des pièces métalliques à structure cristalline continue et homogène. Contrairement aux pièces coulées classiques, constituées de nombreux grains cristallins (polycristallins), les pièces monocristallines ne présentent aucune jointure de grains, ce qui améliore considérablement leur résistance aux contraintes thermiques, à la déformation à haute température et à la corrosion. Cela en fait des composants idéaux pour les environnements extrêmes, comme les aubes de turbines.

Dans la coulée traditionnelle, le métal est versé dans un moule où il se solidifie en formant de multiples grains. Ces joints de grains peuvent être des zones de faiblesse, susceptibles de conduire à une rupture sous contrainte. À l’inverse, la fonderie monocristalline permet au métal de se solidifier d’une manière contrôlée, empêchant la formation de ces joints. Le résultat : un matériau uniforme, aux propriétés mécaniques supérieures à haute température.

Pourquoi les Aubes Monocristallines sont-elles Cruciales ?

Dans les moteurs à réaction modernes et les turbines industrielles, les composants subissent de fortes sollicitations mécaniques et thermiques. L’air entrant peut dépasser les 2 000 °C, une température bien supérieure au point de fusion de la majorité des métaux. Les aubes de turbine doivent donc être fabriquées à partir de superalliages, des matériaux à haute résistance thermique, oxydative et mécanique. Pourtant, même les superalliages polycristallins les plus avancés finissent par faiblir, en particulier au niveau des joints de grains où se forment souvent les fissures.

Les aubes monocristallines, dépourvues de ces défauts structuraux, présentent une résistance bien supérieure aux défaillances. Elles conservent leur intégrité structurelle plus longtemps sous des contraintes extrêmes, ce qui améliore la performance, la fiabilité et l’efficacité énergétique des moteurs. Comme l’explique American Scientist, la capacité à fonctionner à des températures plus élevées se traduit directement par une meilleure efficacité, une consommation de carburant réduite et une durée de vie prolongée des composants.

Intégration de l’Impression Céramique DLP dans la Fonderie Monocristalline

L’alliance entre l’impression 3D céramique et la fonderie monocristalline réside dans la capacité à produire des moules qui favorisent une solidification directionnelle et contrôlée, essentielle à la croissance cristalline. Dans cette méthode, il est impératif que le métal se solidifie de manière uniforme, sans formation de joints de grains. Ces joints étant des zones de faiblesse, leur suppression améliore la robustesse, la résistance thermique et la durabilité globale des pièces.

L’impression céramique DLP (Digital Light Processing) permet un contrôle précis des propriétés thermiques du moule, garantissant une solidification progressive du métal d’une extrémité à l’autre.

Ce gradient thermique contrôlé est crucial pour obtenir une croissance monocristalline continue. Grâce à la précision géométrique permise par la technologie DLP, il est également possible de produire des composants complexes, comme des aubes avec canaux internes de refroidissement — essentiels à la gestion thermique des moteurs à réaction.

Avantages de l’Impression Céramique 3D dans la Fonderie Monocristalline

Précision et Complexité

L’impression 3D céramique DLP permet de concevoir des moules aux formes complexes et précises, intégrant des détails internes impossibles à réaliser par des techniques classiques. Cela inclut des canaux de refroidissement internes qui améliorent la dissipation thermique et l’aérodynamisme des aubes.

Prototypage et Production Accélérés

La fabrication rapide de moules céramiques par impression 3D réduit significativement les délais de prototypage et de production. Contrairement aux méthodes traditionnelles longues et laborieuses, cette technologie permet des itérations rapides et une mise en production plus efficace.

Personnalisation et Flexibilité de Conception

Les limites de conception imposées par les moules conventionnels sont levées. L’impression 3D permet une personnalisation poussée des géométries pour répondre à des objectifs de performance spécifiques, comme l’optimisation du flux d’air ou la réduction de la traînée.

Amélioration des Propriétés Matérielles

Des moules plus précis entraînent des composants finaux aux performances supérieures : meilleure résistance à l’usure thermique, à l’oxydation, et à la fatigue mécanique. La qualité du cristal obtenu s’en trouve améliorée.

Réduction des Coûts

Bien que la technologie DLP soit encore en développement, elle permet des économies à long terme : réduction du gaspillage de matériaux, suppression d’étapes complexes de fabrication de moules, et transition directe du modèle numérique à la pièce finale.

Science des Matériaux : Moulage Monocristallin avec Moules Céramiques Imprimés en 3D

Dans ce contexte, l’attention ne se porte pas uniquement sur le superalliage, mais également sur la céramique utilisée pour le moule. Celle-ci doit être thermiquement résistante, chimiquement stable et dimensionnellement précise à haute température.

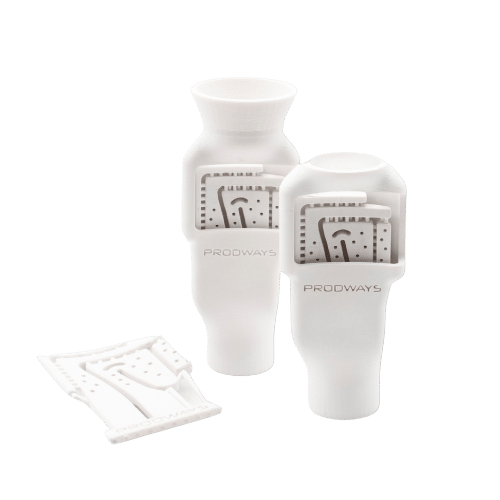

Un matériau clé est le Silica SiCast 1200, une formulation céramique à base de silice conçue pour l’impression DLP. Ce matériau combine excellente imprimabilité, stabilité post-traitement, et résistance thermique supérieure à 1200 °C après frittage, en faisant un candidat idéal pour la coulée de superalliages.

Contrairement aux moules coquilles classiques, les moules imprimés en SiCast 1200 offrent une meilleure finesse de détail, une surface plus lisse, et un comportement thermique optimisé durant la solidification directionnelle. Ces caractéristiques sont fondamentales pour l’obtention d’un cristal unique, sans joints de grains.

La formulation du SiCast 1200 garantit également un faible retrait, peu de résidus, et une bonne tenue mécanique avant cuisson, maintenant ainsi des géométries précises lors du dégazage et de la coulée du métal. C’est essentiel dans la production de pièces complexes où toute déviation peut compromettre l’alignement cristallin.

Des recherches sont en cours pour améliorer encore les performances de ces céramiques : meilleure tenue aux cycles thermiques, interaction réduite avec les superalliages, et brûlage plus propre. Ces innovations positionnent l’impression 3D céramique — et des matériaux comme SiCast 1200 — au cœur de la prochaine génération de fabrication monocristalline.

Dans la fonderie monocristalline par moules imprimés en 3D, la performance ne dépend pas uniquement du métal utilisé, mais aussi du moule lui-même. Le SiCast 1200 représente une nouvelle classe de céramiques imprimables, adaptées aux exigences extrêmes de l’industrie.

À mesure que l’impression 3D progresse, elle ouvre la voie à des avancées majeures dans la production de composants critiques comme les aubes de turbine. Cette approche révolutionnaire améliore non seulement la performance et l’efficacité des moteurs à haute température, mais prépare aussi le terrain pour l’ingénierie du futur.
